电动机的星形连接与三角形连接有什么区别？

    星形连接的三个绕组，每一端接三相电压的一相，另一端接在一起，不接任何一相电，也可不接零线，这样每个绕组的电压是相电压，也就是每相对地的电压，也就是通常指的220V。三角形接法是三个绕组首尾相连，在三个联接端分别接三相电压，每个绕组的电压是相电压，也就是相相之间的电压，通常是指的220的根号3倍即380V。

    三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

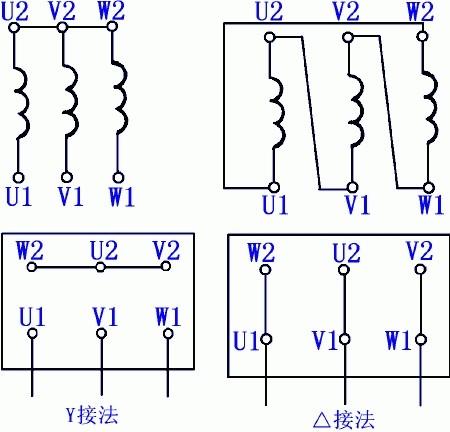

下面接线图仅供参考。
